详细介绍双螺旋混合机的结构构造

  来源:
  双螺旋混合机属容器固定式混合机。该机主要由传动系统、两根倾斜螺杆、转臂、筒体、出料阀等组成。两根工作螺杆平行于筒体母线,对称分布于锥体中心线两侧,并且交汇于锥底,与中心拉杆相连。两螺杆上部分别与从中心伸向两边的横臂相连,形成力学上对称平衡的倒三角形结构,包括:
  (1)传动系统:有螺旋轴的运动及其随转臂沿筒壁周转的运动。公转、自转采用分开传动的方式,两部分均采用速比大、效率高的定型摆线针轮减速器,通过圆锥齿轮分配和换向,传至两转臂。
  (2)筒体:本机的容器制成倒圆,其目的就是为了满足物料在螺杆提升作用下有足够的物料交替循环,因而容器有恰当的圆锥角。
  (3)转臂、中心杆和螺旋器:螺旋器由螺杆和螺旋片组成,它是混合物料的直接工作机件。为了保证螺杆的刚度,减轻重量,且有利于螺旋片的焊接,制作中螺杆采用。20钢管。螺旋叶片以直径与节距,按右旋方向焊制。螺杆的上端与横臂相连,下端与中心拉杆相连,两侧对称。这种三角形对称受力构件的联接形式受力平衡,构件的受力状态。螺杆下端可依赖中心拉杆的拉撑独立于容器,不必在设备底部设置固定的底部支承结构。
  (4)放料阀:设备底部取消了底部轴承,有利于放料。本机配备错位阀的放料阀,该阀结构简单,不占空问,放料孔大小可随意控制,操作简便,物料可以放净,并且可以方便地拆洗,故有利于洗清和维修设备。

  总之,双螺旋混合机具有不发热变质,不离析分层等优点,能广泛应用于医药、染料、农药、化工、石油、冶金、玻璃、明胶等领域的粉料混合。目前巳由定点工厂生产此系列产品,即可满足有关行业的需要。

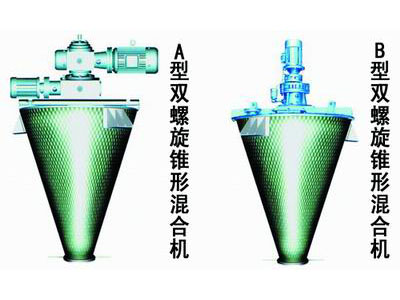

双螺旋混合机
